Pixelburner

15. Mai 2012 | von Thorin | Köln
Ding des Monats
Pixelburner

Thorin, Mitglied der Dingfabrik, überraschte uns mit einem relativ spontanen Projekt – welches sich großer Beliebtheit erfreut. Aus zwei an sich nicht zusammengehörenden Werkzeugen, die bei uns regelmäßig im Gebrauch sind, schuf er ein neues Tool: Eine Art “Gravier-Brenner”. Mithilfe eines  alten Lötkolben hat er die CNC-Maschine umfunktioniert.

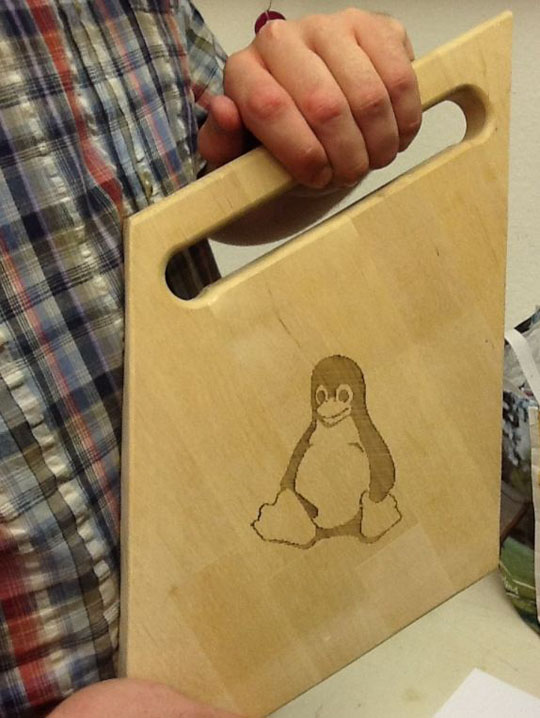

Mit einem selbstgeschriebenen Computerskript lassen sich Bilder in ein 1bit-Raster-Muster umwandeln. Das Bild kann mittels Fräse und Lötkolben nun in ein Stück Holz gebrannt werden. Das Resultat kann sich sehen lassen!

Verbund Offener Werkstätten - Pixelburner

Zusammenbau und Funktionsweise:

1. Benutzt wird ein alter Lötkolben. Dieser wird an die CNC-Halterung montiert und die Lötkolbenspitze in Form gebogen, so dass sie senkrecht auf das eingespannte Material gesetzt werden kann.

2. Um ein Bild auf dem Werkstück umzusetzen, muss erstmal ein sogenannter “G-Code” für die CNC-Maschine generiert werden. Dazu hat Thorin ein kleines Skript in PHP geschrieben (welches er in Kürze veröffentlichen möchte!). Das Skript generiert aus einem Bild ein “1-Bit-Muster”, also ein reines schwarz-weiß Bild. Die schwarzen Teile werden in G-Code umgesetzt und auf die CNC-Maschine übertragen, so dass diese in das Material gebrannt werden können. Das Skript hat auch eine Browser-Preview.

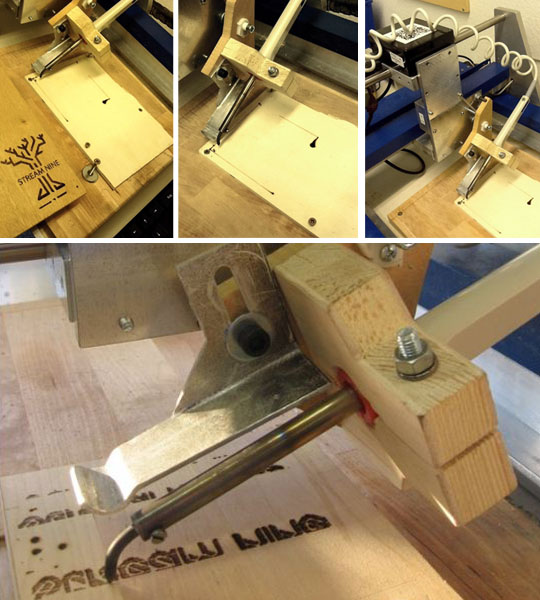

3. An der Halterung des Lötkolbens ist ein Kontaktsensor montiert (an der Stelle, an dem das silberne Blech an die Befestigungsschraube trifft – zu sehen nur im ersten Bild der Galerie). Somit ist der Lötkolben in der Lage, selbstständig seine Position auf dem Werkstück zu erkennen.

4. Dann geht´s los: Die Maschine wird in Betrieb genommen – es werden also die schwarzen Stellen des Bildes durch Brennen auf das Werkstück übertragen – und  man kann zusehen, wie der “Gravier-Brenner” seine Arbeit aufnimmt!
